设备概述

性能与特点

应用领域

具体参数

水涨内高压成型
原理:
水涨内高压成型是一种利用液体作为传力介质,通过内部高压和模具约束使管件坯料发生塑性变形,最终贴合模具型面,从而形成复杂形状零件的先进制造工艺。
优点:
减轻重量,节省材料:能够制造出中空、变截面的整体构件,替代传统冲压焊接的多零件组合,避免了焊点,从而实现轻量化。这在汽车工业中至关重要。
提高强度与刚度:由于是整体成型,避免了焊接带来的热影响区、残余应力和潜在缺陷,零件的整体强度和刚度显著高于焊接件。冷作硬化效应也进一步提高了强度。
减少零件数量:一个复杂的水涨成型件可以替代多个组装件,简化了产品结构和装配流程。
设计灵活性高:可以成型非常复杂的、异形的三维中空结构,这是传统工艺难以实现的。截面形状可以沿零件轴线变化。
改善表面质量:成型过程中,材料与模具之间有一层液膜,减少了摩擦和划伤,零件表面质量更好。
尺寸精度高,回弹小:极高的内压使材料被紧紧地贴合在模具上,因此成型后的回弹效应非常小,尺寸精度和几何稳定性高。

特定的悬架特性:由于其物理结构,车轮在跳动时定位参数(如外倾角、前束)的变化规律是固定的,不如多连杆悬架那样可自由优化,但其性能对于日常使用完全足够。
内置横向稳定杆功能:扭力梁本身的扭转刚度替代了独立的横向稳定杆,其刚度值的大小直接影响了车辆的抗侧倾能力和舒适性(过滤左右不对称颠簸的能力)。
高强度与高刚性:作为主要承力件,必须具有极高的抗弯和抗扭强度,以应对恶劣路况和冲击。
轻量化需求:作为簧下质量的重要组成部分,其重量直接影响车辆的操控响应性和乘坐舒适性。减重是核心目标。

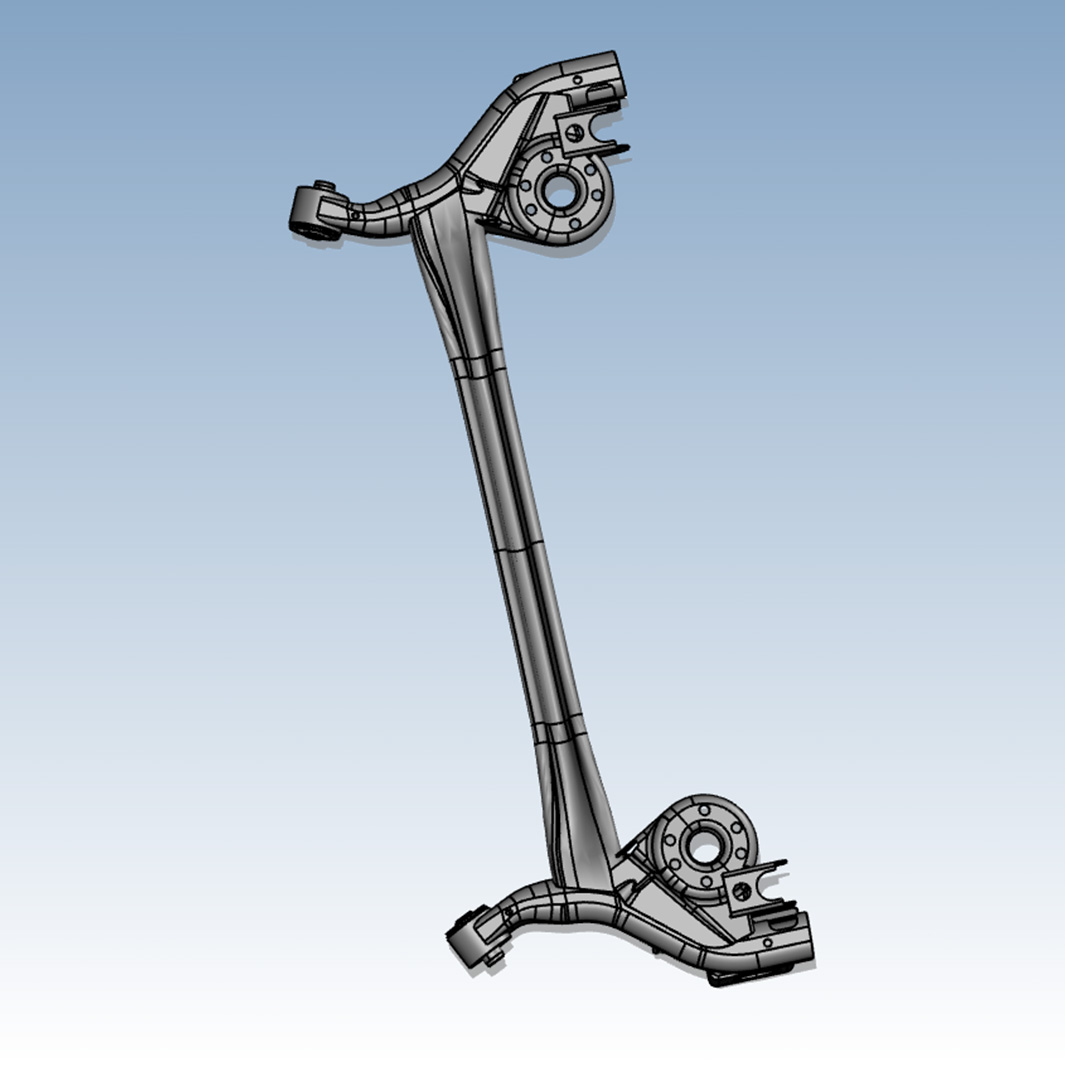

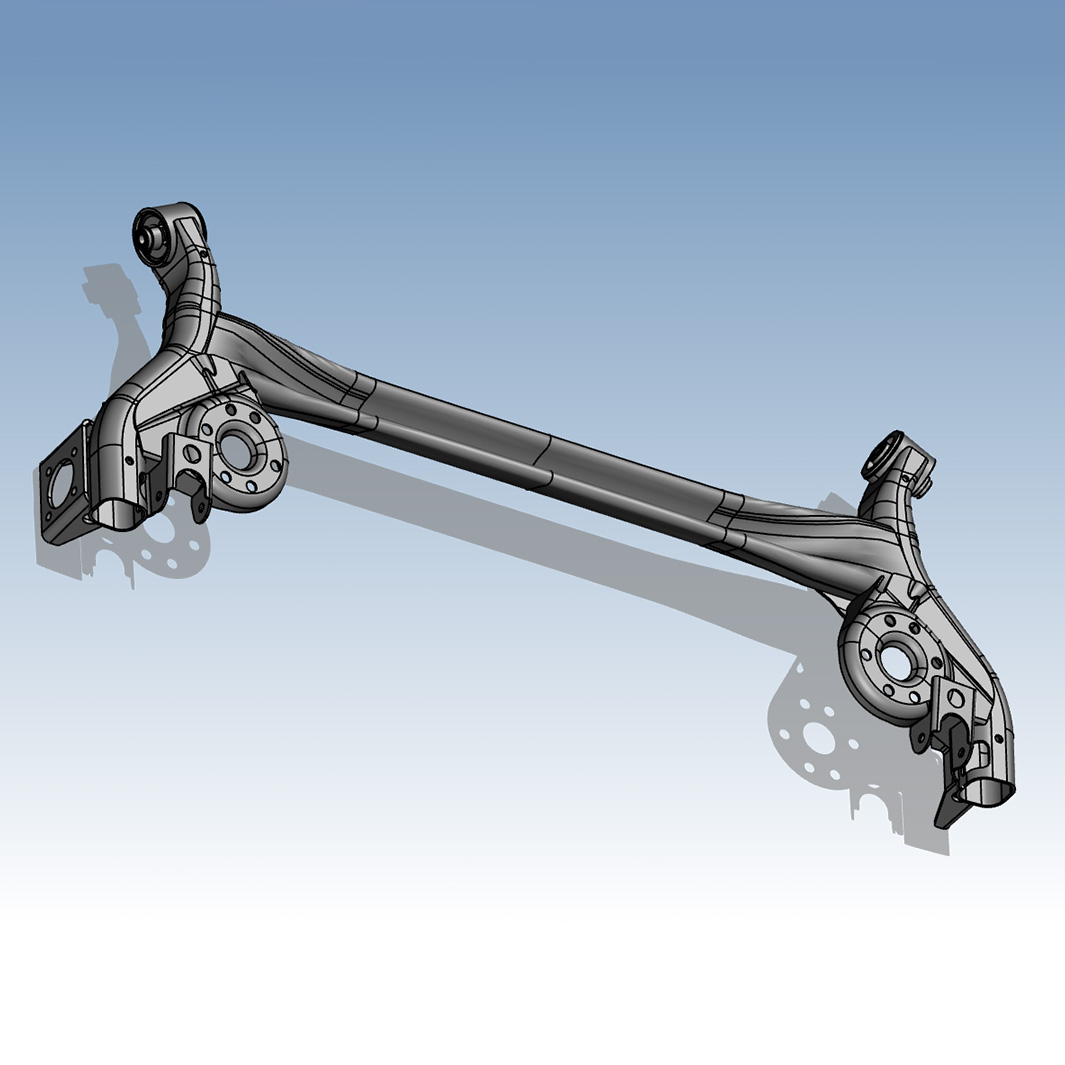

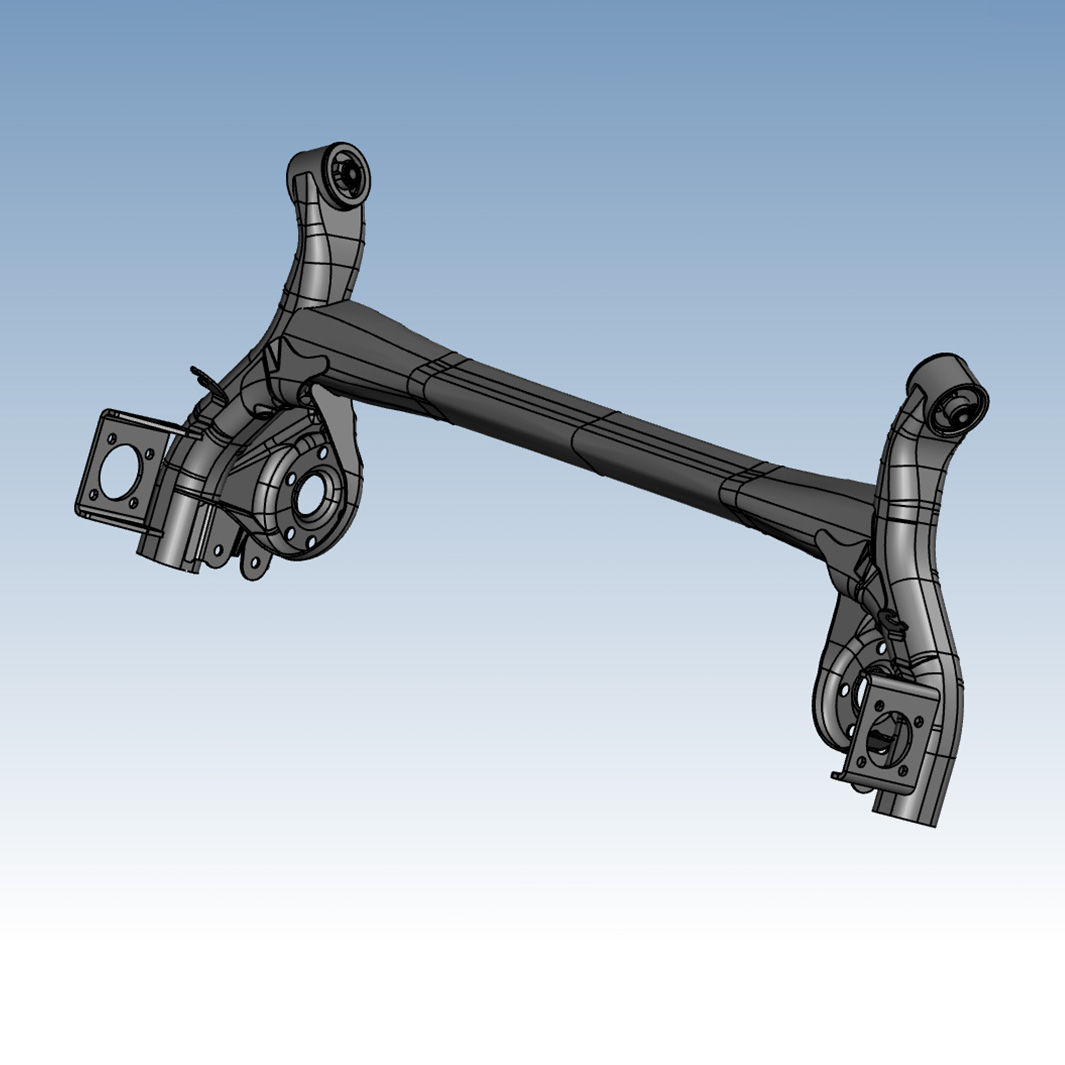

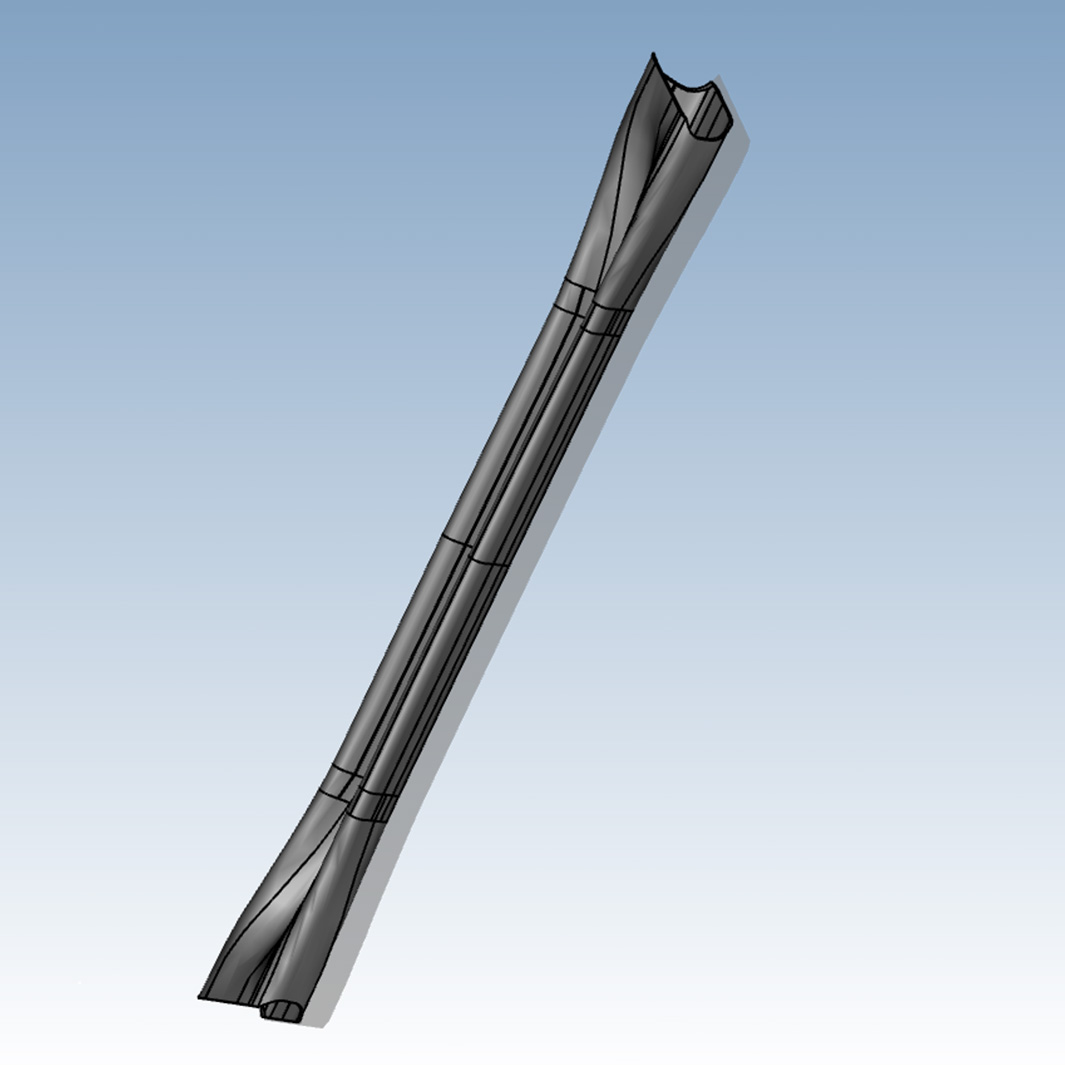

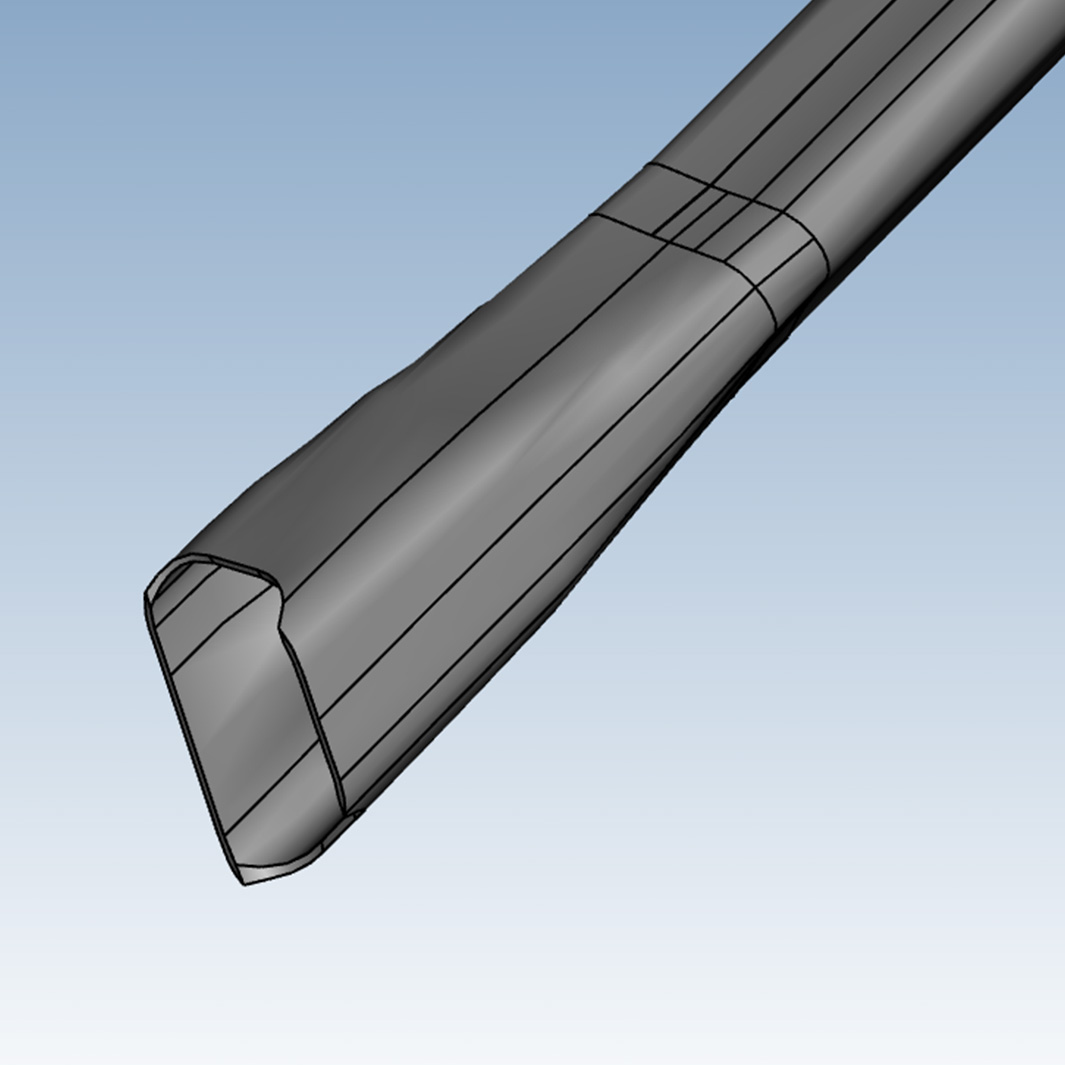

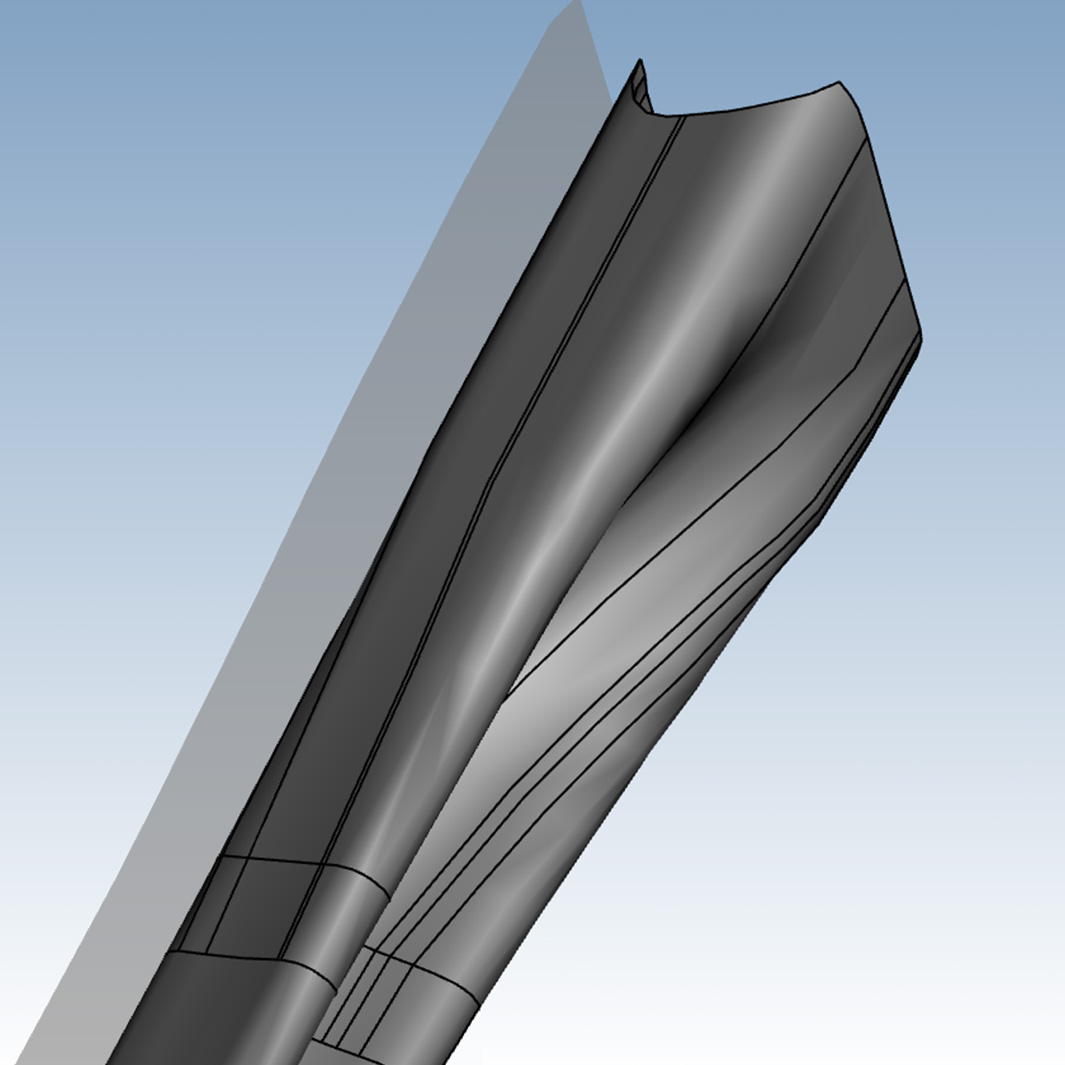

汽车零部件——扭力梁

水涨成型(液压成型) 工艺是制造高性能扭力梁的革命性技术,相比传统的冲压焊接工艺(将两片冲压钢板焊成V形或U形梁),其优势是压倒性的:

零件数量与焊缝:采用单一中空管坯,内部超高压液体一次成型,无纵向焊缝。

重量与材料分布:可实现变截面和变壁厚设计。在承受大应力的部位(如与拖臂连接处)加厚,在低应力区减薄。可实现大幅轻量化(高达20%-30%)。
刚性与性能:可以自由设计出复杂的最优截面形状(如苹果形、椭圆形),能独立且精确地调校抗扭刚度(影响舒适性)和抗弯刚度(影响操控性),找到完美平衡。
设计自由度与精度:可制造出带三维空间曲线的扭力梁,更好地为排气、油箱等部件让位。产品尺寸精度极高,一致性极好。
综合成本:虽然超高压设备昂贵,但模具数量少且简单,后期单件生产成本有竞争力,尤其考虑到其更高的性能和更低的废品率。
